Endüstriyel ve bina boru sistemlerinde,Boru Kompansatörleri(ayrıca genleşme bağlantıları veya esnek kompansatörler olarak da bilinir), değişen çalışma koşulları altında hareketleri emen, stresi azaltan ve sistem bütünlüğünü koruyan önemli bileşenler olarak hizmet eder.
Başlangıçta, yüksek kaliteli metal körüklü boru kompansatörü için tipik bir teknik özellik özeti aşağıda verilmiştir:
| Parametre | Tipik Değer / Aralık |
|---|---|
| Nominal Çap (DN) | DN 50 – DN 2400 mm |
| Nominal Basınç | 2,5 MPa'ya kadar (veya özel tasarımlar için daha yüksek) |
| Maksimum Çalışma Sıcaklığı | ~450 °C'ye kadar (veya egzotik alaşımlar için daha fazla) |
| Hareket Kapasitesi | Eksenel, Yanal, Açısal yer değiştirme (tasarıma göre değişir) |
| Körük Malzemesi | Paslanmaz çelik (veya yüksek sıcaklık alaşımları) |
| Bağlantıları Sonlandır | Kaynaklı uçlar, gerektiğinde flanşlı, dişli veya yivli |
| Tasarım Yaşamı / Döngüleri | Yüksek yorulma döngüsü sayımı için tasarlanmıştır; Doğru seçildiğinde onlarca yıl bekleniyor |
Bu spesifikasyon tablosu, ürün seçiminin ardındaki profesyonel titizliği gösteren temel tasarım parametrelerini vurgulamaktadır. Aşağıdaki içerik, telafi edicilerin neden önemli olduğunu, nasıl işlediklerini ve seçildiklerini ve bunların geleceğini şekillendiren yeni trendleri araştırıyor.

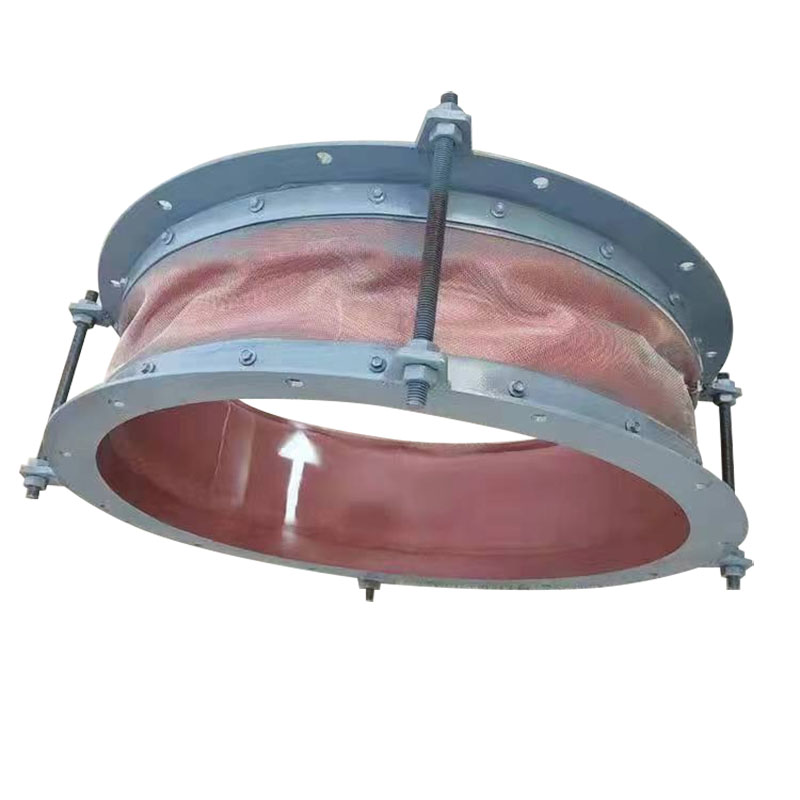

Boru kompansatörü, termal genleşme, büzülme, titreşim, basınç dalgalanmaları, yanlış hizalamalar, oturma veya sismik aktiviteden kaynaklanan mekanik deformasyonları absorbe etmek için bir boru sistemi içine monte edilen esnek bir cihazdır. Uygulamada birçok kompansatör, bir veya daha fazla metal körüğün (oluklu esnek elemanlar) yanı sıra konektörler ve destek donanımıyla üretilir.
Termal Genleşmeyi/Büzülmeyi Absorbe Edin: Sıcaklık değişiklikleri genleşmeye veya büzülmeye neden olduğunda borunun gerilmesini ve deformasyonunu önler.
Titreşim ve Şok İzolasyonu: Bir sönümleme elemanı gibi davranarak titreşimin veya basınç dalgalanmalarının ekipmandan (pompalar, kompresörler vb.) boru sistemine iletilmesini azaltır.
Hizalama Telafisi: Kurulum sırasında veya yapı hareketi nedeniyle ortaya çıkan küçük sapmaları veya yanlış hizalamaları düzeltir.
Stres Azaltma: Hareket emilimini lokalize ederek destekler, flanşlar, valfler ve ekipmanlar üzerindeki baskıları azaltır.
Yerleşmeye veya Sismik Yer Değiştirmeye Uyum Sağlayın: Kontrollü yer değiştirmeye izin vererek temel kayması veya sismik hareket altında bütünlüğün korunmasına yardımcı olur.
Böylece kompansatör, gerektiğinde esnekliği yerelleştirerek boru sisteminin sert parçalarını hasardan ve arızadan koruyan yapısal bir "tampon" haline gelir.
Boru hatları her zaman sıcaklık döngülerinden, basınç dalgalanmalarından ve dinamik yüklerden kaynaklanan mekanik gerilimlerle karşı karşıya kalır. Uygun yerleştirme olmadığında, bu gerilimler yorulma çatlamasına, sızıntılara veya ciddi arızalara neden olabilir. Kompansatör, bu gerilimleri azaltan ve sistem sağlamlığını artıran mühendislik çözümüdür.
Stres Azaltma ve Uzun Ömür
Kompansatörler genleşme ve büzülmeyi emerek borularda, vanalarda ve bağlantı noktalarında termal gerilimin birikmesini önler ve böylece servis ömrünü uzatır.
Kompaktlık ve Alan Verimliliği
Uzun genişleme döngüleri veya bükümlerle karşılaştırıldığında kompansatörler kompakt bir pakette yer değiştirme emilimi sağlar.
Daha Düşük Yapısal Yükler
Cihaz, ankrajlara veya bina yapılarına yük aktarımını azaltarak aşırı tasarlanmış desteklere olan ihtiyacı azaltır.
Basitleştirilmiş Sistem Düzeni
Esnek kompanzasyonun yerelleştirilmesiyle boru tasarımı daha basit hale gelir ve karmaşıklık azalır.
Gürültü ve Titreşim Kontrolü
Titreşim ve titreşimin azaltılması, gürültü seviyelerinin azaltılmasına yardımcı olur ve hassas ekipmanı korur.
Değişen Koşullara Uyarlanabilirlik
İyi seçilmiş bir kompansatör çok yönlü yer değiştirmelerle (eksenel, yanal, açısal) başa çıkabilir.
Yaşam Döngüsü Boyunca Maliyet Tasarrufu
Başlangıç maliyetinin katı bağlantılara göre daha yüksek olmasına rağmen, daha az bakım, arıza süresi ve yeniden çalışmadan kaynaklanan tasarruflar çoğu zaman masrafları karşılar.
Dikkate Alınması Gereken Potansiyel Sınırlamalar
Telafi aralığı sınırlıdır; tasarımın ötesinde aşırı boyutlandırma hareketi zararlıdır.
Özellikle eksenel tipler için basınç itkisinin yönetilmesi gerekir.
Yüksek çevrimli, yüksek sıcaklıktaki tasarımların maliyeti önemli ölçüde artabilir.
Doğru kurulum, hizalama ve destek performans açısından kritik öneme sahiptir; Yanlış uygulama erken başarısızlığa yol açar.
Bu ödünler göz önüne alındığında, bir kompansatörün kullanımının kapsamlı bir termal stres ve mekanik analizle gerekçelendirilmesi gerekir. Pek çok uygulamada, özellikle de enerji santrallerinde, petrokimyada, HVAC ve endüstriyel tesislerde, faydalar artan maliyetten belirgin şekilde daha ağır basmaktadır.
Eksenel Kompansatörler
Yalnızca eksenel uzamayı/sıkıştırmayı kullanın. İyi tanımlanmış sabit noktalara sahip düz koşular için idealdir.
Yan Kompansatörler
Yanlara doğru yer değiştirmeye uyum sağlayın; Bağlantı çubukları genellikle hareket kuvvetlerini kontrol etmek için kullanılır.
Açısal Kompansatörler
Bir pivot noktası etrafında bir açıyla esneyecek şekilde tasarlanmıştır.
Üniversal (Çoklu Altlı) Kompansatörler
Eksenel + yanal + açısal esnekliği tek bir ünitede birleştirin; karmaşık boru geometrilerinde kullanışlıdır.
Basınç Dengeli (İtme Dengeli)
İç geometri basınç baskısını nötralize ederek ankraj yapıları üzerindeki yükü azaltır.
Körük ve bağlantı parçaları paslanmaz çelik, nikel alaşımları veya akışkana, sıcaklığa ve çevre koşullarına uyumlu diğer malzemelerden seçilmelidir.
Korozif veya yüksek sıcaklıklı sistemlerde egzotik alaşımlar (Inconel, Hastelloy) veya astar kullanılabilir.
Sıcaklık döngüleri boyunca beklenen toplam hareketi (eksenel, yanal, açısal) tahmin edin. Marj ve yüksek çevrimli yorulma kapasitesi sunan bir tasarım seçin.
Kompansatörün nominal basıncının ve sıcaklığının güvenlik marjlarıyla sistem koşullarıyla eşleştiğinden veya bu koşulları aştığından emin olun.
Sisteminize uygun kaynak, flanş, yivli veya dişli uçları seçin. Yeterli kurulum boşluğunun bulunduğunu doğrulayın (gelecekteki hareketler de dahil). Denetim ve bakım erişimine izin verin.
Uygun harici sabitleme ve yönlendirme, kompansatörün istenmeyen bükülmesini veya burkulmasını önler. Yer değiştirmeyi sınırlamak veya yük yollarını kontrol etmek için sınırlamalara ihtiyaç duyulabilir.
Körük elemanı, boru uzunluğundaki değişikliklere veya hizalama kaymalarına yanıt olarak esner (katlanır veya açılır).
Eksenel hareketlerde kıvrımlar yer değiştirmeyi emerek sıkışır veya uzar.
Yanal veya açısal harekette körükler buna göre bükülür veya torklanır (tasarıma bağlı olarak).
Bağlantı çubukları veya harici kılavuzlar kuvvet yönünü kontrol edebilir ve aşırı uzamayı önleyebilir.
Akış türbülansını azaltmak ve körüğün sıvı kuvvetlerine maruz kalmasını sınırlamak için dahili kılavuz tüpler, manşonlar veya takviye kullanılabilir.
Hizalama: Yan yüklemeyi önlemek için kompansatörün borularla hizalandığından emin olun.
Ankrajlar ve Kılavuzlar: Ankrajları, kılavuzları ve tutucuları tasarım çizimlerine göre takın.
Hareket Testi: Devreye almadan önce, açıklığı doğrulamak için kompansatörü tam strok boyunca hareket ettirin.
Termal Ön Yük: Bazen kompansatörü kendi aralığında ortalamak için soğuk bir ön sıkıştırma uygulanır.
Destek: Kompansatörün sarkmasını önlemek için boru tasarımının bir parçası olarak desteklenmesi gerekir.
Kaynak/Flanşlama: Bozulmadan kaçınarak uygun kaynak ve flanşlama tekniklerini kullanın.
Düzenli Görsel İnceleme: Çatlak, deformasyon veya yorulma belirtileri olup olmadığına bakın.
Sızıntı Kontrolleri: Kaynakların veya contaların etrafındaki sızıntıları izleyin.
Döngü İzleme: Döngü sayısını kaydedin ve tasarım ömrüyle karşılaştırın.
Titreşim İzleme: Titreşim seviyelerinin kabul edilebilir eşikler dahilinde kalmasını sağlayın.
Değiştirme Planlaması: Aşınmaya dayalı olarak arızadan önce değiştirmeyi planlayın.
Temizleme: Körükleri ve çevresini sürtünebilecek veya aşındırabilecek kalıntılardan uzak tutun.
Akıllı / Sensör Etkin Kompansatörler
Yorgunluğu tahmin etmek ve bakım uyarısı yapmak için gerinim ölçerler, yer değiştirme sensörleri veya sağlık izleme sensörleri yerleştirme.
Gelişmiş Alaşımlar ve Kaplamalar
Aşırı ortamlar (süperkritik, agresif akışkanlar) için yüksek performanslı malzemelerin (nikel alaşımları, seramik kaplamalar) kullanılması.
Kompakt Çok Eksenli Tasarımlar
Yeni geometriler, dar kurulumlarda daha küçük ayak izlerinde daha yüksek esneklik sağlar.
Eklemeli İmalat Uygulamaları
Performansı optimize etmek için 3D baskılı geçiş parçalarının veya karmaşık geometrik elemanların kullanılması.
Dijital İkiz ve Tahmine Dayalı Analitik ile Entegrasyon
Canlı çalışmada kompansatör davranışının izlenmesi ve kestirimci bakım için tesisin dijital ikizlerine entegre edilmesi.
Piyasalar daha yüksek verimliliğe, daha yüksek baskılara/sıcaklıklara ve daha dar marjlara doğru ilerledikçe telafi edicilerin de gelişmesi gerekiyor. Ultra süperkritik enerji santralleri, gelişmiş kimyasal reaktörler ve yeni enerji uygulamaları (örn. hidrojen sistemleri) gibi sistemler daha zorlu gereksinimleri beraberinde getirir. Geleceğin kompansatörü yalnızca güvenilir bir şekilde esnemekle kalmamalı, aynı zamanda teşhis geri bildirimi sağlamalı ve akıllı sistemlere sorunsuz bir şekilde entegre olmalıdır.
Üreticiler ve Ar-Ge grupları, yaşam döngüsü analitiğine, sensörlere, yeni malzemelere ve kompansatör sistemlerinin modülerleştirilmesine yoğun yatırım yapıyor. Yenilenebilir kaynaklar, LNG, hidrojen iletimi, bölgesel enerji sistemleri ve ileri imalat alanlarında talep artıyor. Odak noktası saf mekanik sağlamlıktan akıllı, entegre sistemlere doğru kayıyor.
S: Eksenel, yanal veya açısal kompansatörün kullanılacağı nasıl belirlenir?
C: Borunun termal genleşmesine, hizalama toleranslarına, desteklerin yer değiştirmesine veya oturmasına bağlı olarak her yönde beklenen yer değiştirmeleri hesaplayın. Çoğunluk eksenel ise eksenel bir kompansatör yeterli olabilir. Yanal veya açısal yanlış hizalama mevcutsa buna göre yanal, açısal veya evrensel bir dengeleyici düşünün. Gelişmiş analiz (sonlu elemanlar, gerilim analizi) sıklıkla bu karara rehberlik eder.
S: Bir kompansatör tasarlanan hareket aralığının dışında çalışırsa ne olur?
C: Tasarım sınırlarının ötesinde çalışmak metal yorgunluğuna, bükülmeye, körüklerde veya konektörlerde aşırı gerilime ve nihai arızaya (çatlama veya sızıntı) yol açabilir. Döngü ömrünü ciddi şekilde tehlikeye atar ve ani, yıkıcı bir arızaya yol açabilir. Bu nedenle tasarım güvenlik marjları ve kısıtlamaları kritik öneme sahiptir.
Boru kompansatörleri, gerilim giderme, titreşim sönümleme ve hizalama düzeltme özellikleri sunan, esnek ve verimli boru sistemleri için temel öneme sahiptir. Malzemelerin, hareket kapasitelerinin ve sistem entegrasyonunun doğru kombinasyonu, uzun vadeli performans için kritik öneme sahiptir. Akıllı sistemlerin yükselişi ve daha yüksek operasyonel verimliliğe olan talebin artmasıyla birlikte kompansatör de gelişiyor; yalnızca pasif bir mekanik bileşen olarak değil, aynı zamanda modern boru ağlarında akıllı, izlenen bir varlık olarak.
