Termal genişlemeyi ve boruların kasılmasını ve titreşim yer değiştirmesini hafifletmek için temel bir bileşen olarak,boru telafi edicileritazminat ilkelerine ve uygulama senaryolarına dayalı kategorilere ayrılmıştır. Çeşitli çalışma koşullarına uygun bir ürün sistemi oluşturmak için "boru stresini azaltma" etrafında farklı tasarım türleri tasarlanmıştır.
Eksenel kompansatörler en temel kategoridir. Körüklerin eksenel genişlemesi ve kasılması yoluyla boruların eksenel yer değiştirmesini emerler. Kompakt bir yapıya sahiptirler ve düz borular için uygundurlar. Tek bir birimin tazminat miktarı 50-300 mm'ye ulaşabilir ve basınç seviyesi 0.6-4.0mpa'yı kapsar. Genellikle ısıtma ve klima su sistemlerinde kullanılırlar. Kurulduklarında, radyal sapmayı kontrol etmek için kılavuz parantezlerle eşleştirilmeleri gerekir.
Enine kompansatörler, yanal sapmaları (virajlar gibi) olan borular için uygun olan körüklerin enine bükülmesi yoluyla yer değiştirme telafisi sağlar. 100-500mm yanal yer değiştirmelerini emebilen, güçlü anti-anti-antidabilite yeteneğine sahip, uzun mesafeli yağ borularında yaygın olarak kullanılan ve temel yerleşiminden kaynaklanan boru sapmalarıyla etkili bir şekilde başa çıkabilen bir menteşe veya evrensel halka yapısı benimser.
Açısal kompansatörler tek veya çoklu körüklerden oluşur. Açısal yer değiştirme yoluyla borunun köşesindeki yer değiştirmeyi telafi ederler. Genellikle L şeklinde ve Z şeklindeki boru düzenlerinde kullanılırlar. Tazminat açısı ± 15 ° 'ye ulaşabilir. Sabit bir braket ile kullanıldığında, borunun virajındaki stres konsantrasyonunu azaltabilir. Özellikle kimyasal bitkilerin proses borularında yaygındır.
Kılıf kompansatörleri bir çekirdek tüp ve bir dış kabuktan oluşur. Eksenel kayma yoluyla yer değiştirmeyi emerler. Tazminat miktarı 1000 mm'den fazla ulaşabilir ve büyük çaplı borular (DN500-DN3000) için uygundur. Ancak, sızdırmazlık dolgu maddesinin düzenli olarak korunması gerekir. Çoğunlukla su kalitesine sahip su borularında kullanılır ve belediye borularında yaygın olarak kullanılır.

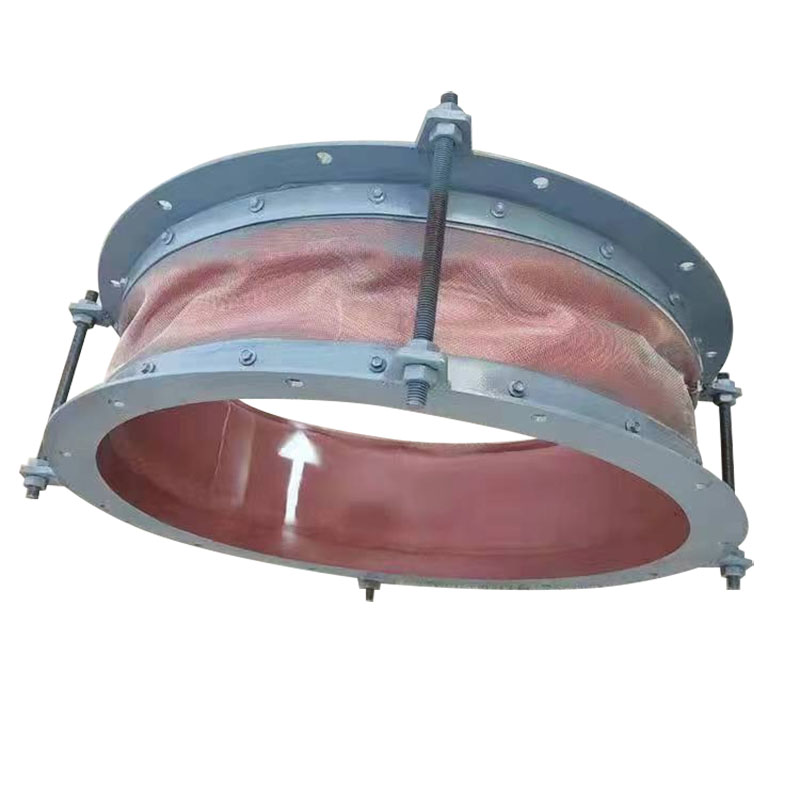

Metalik olmayan kompansatörler, kumaşlar ve kauçuk gibi esnek malzemelerden yapılmıştır. Geniş bir sıcaklık direnç aralığına sahiptirler (-196 ℃ ila 1200 ℃), çok boyutlu yer değiştirmeyi emebilir ve iyi şok ve gürültü azaltma performansına sahip olabilirler. Elektrik santrali flues ve kimyasal egzoz boruları gibi güçlü korozyon ve yüksek titreşim olan sahneler için uygundur, ancak basınç taşıma kapasitesi düşüktür (genellikle ≤0.6MPa).
Çeşitli kompansatör türlerinin seçimi, boru ortamı, basınç, sıcaklık ve yer değiştirme ile birlikte kapsamlı bir şekilde değerlendirilmelidir. Eksenel tip küçük yer değiştirme için uygundurborular,Enine ve açısal tipler karmaşık boru düzenleri için uygundur, manşon tipi büyük yer değiştirme senaryoları için uygundur ve metalik olmayan tip korozyon direncine ve şok emilimine odaklanır. Makul seçim, boru sisteminin arıza oranını azaltabilir ve boru mühendisliği tasarımının önemli bir parçası olan ekipmanın servis ömrünü uzatabilir.
